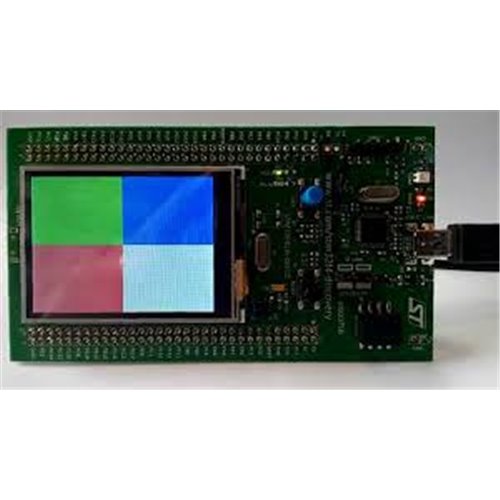

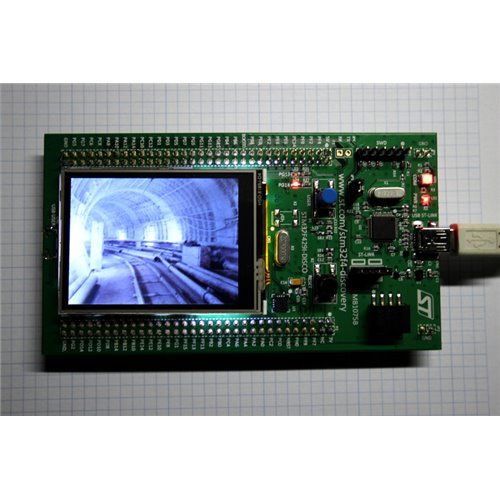

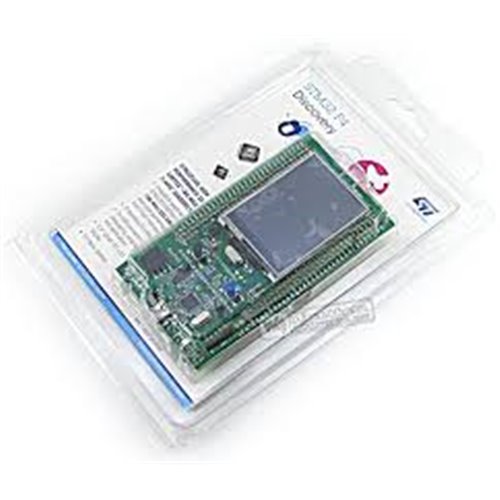

STM32F429I DISCOVERY Geliştirme Kiti ve Dokunmatik LCD Ekran
STM32F429 Discovery, STM32 F4 serisinin yüksek performanslı mikro denetleyicilerini keşfetmenize ve uygulamalarınızı kolayca geliştirmenize yardımcı olur.
STM32F429ZIT6'ya dayanarak, bir ST-LINK / V2 gömülü hata ayıklama aracı, 2.4 'QVGA TFT LCD, harici bir SDRAM 64 Mbits, bir jiroskop ST MEMS, bir USB OTG mikro AB konektörü, LED'ler ve basmalı butonlar bulunur.
Hızlı değerlendirme ve geliştirmeyi desteklemek için www.st.com/stm32f4-discovery adresinde ücretsiz hazır hazır çalıştırma yazılımı örnekleri bulunmaktadır.
STM32F429I DISCOVERY Geliştirme Kiti Özellikleri
v2 MB Flash bellek, LQFP144 paketinde 256 KB RAM bulunan STM32F429ZIT6 mikro denetleyici
vSeti bağımsız olarak kullanmak için seçim modu anahtarı bulunan araç ST-LINK / V2
vST-LINK / V2 (programlama ve hata ayıklama için SWD konnektörlü)
vKart güç kaynağı: USB veri yolu üzerinden veya harici bir 3 V veya 5 V besleme gerilimi
v2.4 'QVGA TFT LCD
vSDRAM 64 Mbits
vL3GD20, ST MEMS hareket sensörü, 3 eksenli dijital çıkış jiroskop
vAltı LED:
vUSB iletişimi için LD1 (kırmızı / yeşil)
vLD2 (kırmızı) 3.3 V güç açıkken
vİki kullanıcı LED'si: LD3 (yeşil), LD4 (kırmızı)
vİki USB OTG LED'i: LD5 (yeşil) VBUS ve LD6 (kırmızı) OC (aşırı akım)
vİki basma düğmesi (kullanıcı ve sıfırlama)
vMicro-AB konnektörlü USB OTG
vPrototipleme kartına hızlı bir bağlantı sağlamak ve kolay problama için LQFP144 I / O'lar için uzatma başlığı
