MQ-4 Gaz Sensör Modülü Teknik Özellikleri

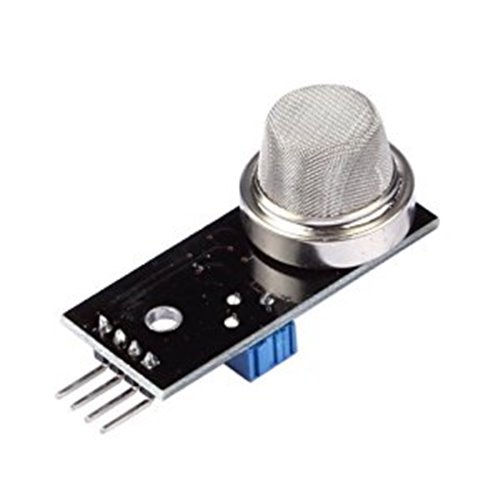

MQ-4 gaz sensör modülü, özellikle metan (doğalgaz) gazını algılamak için kullanılan, yaygın ve düşük maliyetli bir sensör kartıdır. Doğalgaz kaçak tespiti ve endüstriyel gaz izleme uygulamalarında sıkça tercih edilir.
Algılanabilir Gazlar: Metan (CH4), Doğalgaz (yüksek hassasiyet), LPG ve diğer yanıcı gazlara düşük hassasiyet Sensör Tipi: Yarı iletken (SnO² tabanlı gaz sensörü) Çalışma Gerilimi: 5V DC Çıkış Türleri: Analog çıkış (A0) , Dijital çıkış (D0)
Analog Çıkış: 0V – 5V arası değişen voltaj (gaz yoğunluğuna bağlı) Dijital Çıkış: Ayarlanabilir eşik değerine göre HIGH / LOW (potansiyometre ile ayarlanır)
Algılama Aralığı: 200 ppm – 10.000 ppm (özellikle metan için optimize edilmiştir)
Isıtıcı (Heater) Özellikleri: Isıtıcı Gerilimi: 5V , Isıtıcı Direnci: ~31Ω , Isıtıcı Akımı: ~150 mA
Tepki Süresi (Response Time): < 10 saniye (ortama bağlı) İyileşme Süresi (Recovery Time): < 30 saniye
Ön Isıtma Süresi (Preheat): İlk kullanımda: 12 – 24 saat , Normal kullanımda: 1 – 5 dakika
Duyarlılık Ayarı: Üzerinde bulunan potansiyometre ile yapılabilir
Karşılaştırıcı (Comparator): LM393 entegresi (dijital çıkış için)
Gösterge LED’leri: Güç LED’i , Dijital çıkış durum LED’i
Çalışma Sıcaklığı: -20°C ~ +50°C
Çalışma Nem Aralığı: %5 – %95 RH
Güç Tüketimi: ~750 mW (ısıtıcı dahil)
MQ-4 Gaz Sensör Modülü Teknik Boyutlar ve Bağlantılar:

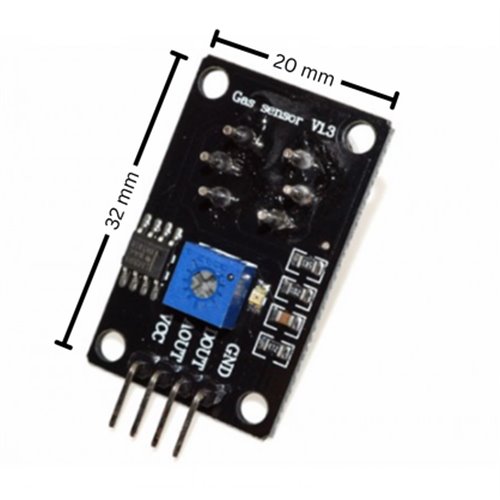

Boyutlar: ~ 32mm x 20mm x 22mm
|
ÇALIŞMA VOLTAJI
|
5 V DC
|
|
ÖLÇÜM ARAŞIĞI
|
300 – 10000ppm
|
|
ÇIKIŞ SAYISI
|
DİJİTAL + ANALOG
|
|
KULLANILABİLDİĞİ YERLER
|
ARDUİNO , PIC ve tüm devreler
|
