MQ-2 Gaz Sensör Modülü Teknik Özellikleri
MQ-2 gaz sensör modülü, yanıcı gazları ve dumanı algılamak için kullanılan, yaygın ve düşük maliyetli bir sensör kartıdır. Ev güvenliği, gaz kaçak tespiti ve yangın algılama sistemlerinde sıkça tercih edilir.
Algılanabilir Gazlar: LPG, Propan, Metan (CH4), Hidrojen (H²), Alkol, Duman Sensör Tipi: Yarı iletken (SnO² tabanlı gaz sensörü) Çalışma Gerilimi: 5V DC Çıkış Türleri: Analog çıkış (A0) , Dijital çıkış (D0)
Analog Çıkış: 0V – 5V arası değişen voltaj (gaz yoğunluğuna bağlı)
Dijital Çıkış: Ayarlanabilir eşik değerine göre HIGH / LOW (potansiyometre ile ayarlanır)
Algılama Aralığı: 300 ppm – 10.000 ppm (gaz türüne bağlı olarak değişir)
Isıtıcı (Heater) Özellikleri: Isıtıcı Gerilimi: 5V , Isıtıcı Direnci: ~31Ω , Isıtıcı Akımı: ~150 mA
Tepki Süresi (Response Time): < 10 saniye (ortama bağlı) İyileşme Süresi (Recovery Time): < 30 saniye
Ön Isıtma Süresi (Preheat): İlk kullanımda: 12 – 24 saat , Normal kullanımda: 1 – 5 dakika
Duyarlılık Ayarı: Üzerinde bulunan potansiyometre ile yapılabilir
Karşılaştırıcı (Comparator): LM393 entegresi (dijital çıkış için)
Gösterge LED’leri: Güç LED’i , Dijital çıkış durum LED’i
Çalışma Sıcaklığı: -20°C ~ +50°C Çalışma Nem Aralığı: %5 – %95 RH
Güç Tüketimi: ~750 mW (ısıtıcı dahil)

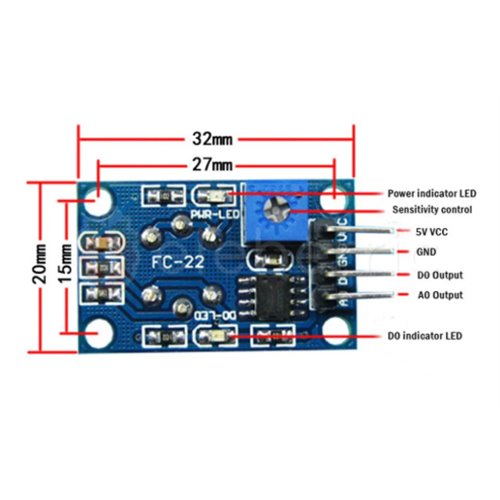

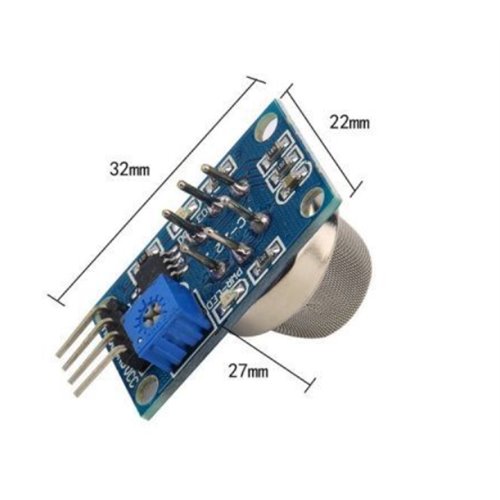

MQ-2 Gaz Sensör Modülü Teknik Boyutlar ve Bağlantılar:
|
ÇALIŞMA VOLTAJI
|
5 VDC
|
|
ALGILANAN GAZLAR
|
Sigara Dumanı , LPG, Hidrojen(H2) Propan (C3H8)
|
|
ÖLÇÜM ARALIĞI
|
300 – 10000 ppm
|
|
ÇIKIŞ SAYISI
|
ANALOG ve DİJİTAL
|
|
ARDUINO VE İŞLEMCİ UYUMLU
|
EVET
|
MQ-2 Gaz Sensör Datasheet
