BMS Devresi (Battery Management System)
bir batarya paketindeki hücrelerin güvenli, verimli ve dengeli çalışmasını sağlayan elektronik kontrol sistemleridir. Bu devreler; hücre voltajlarını, akımı ve sıcaklığı sürekli izler, tehlikeli durumlarda sistemi korumaya alır ve hücreler arasındaki dengesizliği giderir.
18650 Lityum Koruma Kartı BMS HX-2S-JH10 Modülünün Özellikleri
Model: HX-2S-JH10
Aşırı şarj voltaj aralığı: 4,25-4,35 V ± 0,05 V
Aşırı deşarj voltaj aralığı: 2,5-3,0 V ± 0,05 V
Maksimum çalışma akımı: 8 Amper Çalışma sıcaklığı: -40 ila +50 ?
Anlık üst limit akımı: 10 Amper Depolama koşulları: -40 ila +80 ?
Bekleme akımı: 10uA'dan az
Etkin ömür: 50.000 saatten fazla
İç direnç: 300mΩ'dan az
Kısa devre koruması: Koruma, yük bağlantısı kesildiğinde gecikmeli otomatik kurtarma
Şarj voltajı: 8,4 - 9,0 volt, dengeli akım 58mA

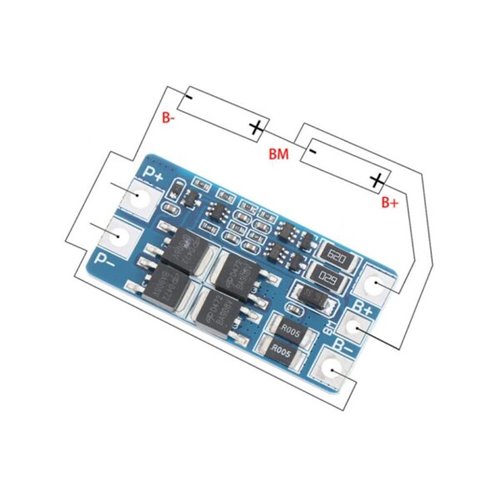

Lehim Bağlantısı Açıklaması:
B + pil pozitif;
B-pil negatif kutbu;
MB, bağlantı noktasından önce pil 1 ve pil 2'ye bağlanır;
P+, şarj/deşarj pozitif kutbuna bağlanır (şarj/deşarj kutbu ortaktır);
P-, daha sonra şarj/deşarj negatif kutbuna bağlanır (şarj/deşarj ortaktır).
