BMS Devresi (Battery Management System)
bir batarya paketindeki hücrelerin güvenli, verimli ve dengeli çalışmasını sağlayan elektronik kontrol sistemleridir. Bu devreler; hücre voltajlarını, akımı ve sıcaklığı sürekli izler, tehlikeli durumlarda sistemi korumaya alır ve hücreler arasındaki dengesizliği giderir.
2S 8A 7.4V BMS Lityum-iyon Pil Koruma Devre Kartının Özellikleri:
Model: HX-2S-A10
Şarj voltajı: 8.4V-9V
Aşırı deşarj voltaj aralığı: 2.5-3.0v±0.05v
Aşırı şarj voltaj aralığı: 4.25-4.35v±0.05v
Üst limit çalışma akımı: 8A
Üst limit anlık akım: 10A
Çalışma sıcaklığı: -40— 50 °C
Depolama koşulları: -40– 80 °C
Bekleme akımı: 10uA'dan az
Etkin ömür: 50.000 saatten fazla
İç direnç: 300mΩ'dan az
Kısa devre koruması: koruma, yük kesme gecikmeli otomatik kurtarma Lehim bağlantısı
Boyut: 40*17*3.5mm
2S 8A Özellikleri 18650 Lityum Pil için 7.4V BMS Koruma Devre Kartı:
Yüksek hassasiyetli voltaj algılama devresi.
2 adet seri bağlı 7.4V lityum pil.
Şarj cihazının bir terminali yüksek voltaj cihazı kullanır.
Dahili üç kademeli aşırı akım algılama devresi (aşırı akım 1, aşırı akım 2 veya yük kısa devresi).
MOS transistör, pilin şarj ve deşarjını kontrol edebilir.
Düşük bekleme akımı tüketimi.

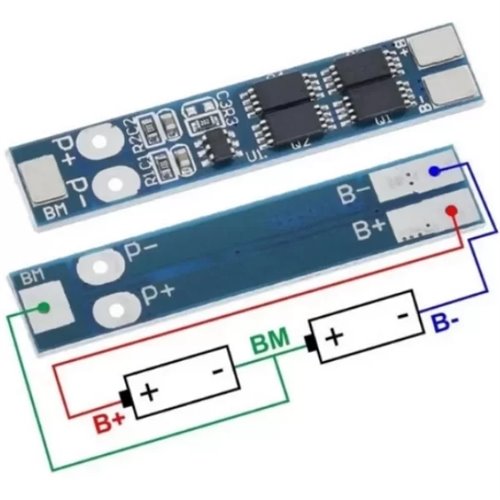

Lehimleme Noktası Talimatı:
B +: Pilin pozitif kutbuna bağlanır.
B -: Pilin negatif kutbuna bağlanır.
MB: Pil 1 ve pil 2 arasındaki bağlantı noktasına bağlanır.
P +: Şarj/deşarj pozitif (şarj/deşarj ortak).
P -: Şarj/deşarj negatif (şarj/deşarj ortak).
