3S 20A BMS (Battery Management System) Teknik Özellikleri
3S 20A BMS kartı, 3 hücreli (seri bağlı) lityum batarya paketleri (genellikle Li-ion veya LiPo) için kullanılan bir koruma ve yönetim devresidir. Aşağıda tipik teknik özellikleri verilmiştir:
Hücre Sayısı (Seri): 3S (3 adet hücre seri bağlı)
Desteklenen Batarya Tipi: Li-ion / LiPo (3.7V nominal hücreler)
Nominal Voltaj: 11.1V
Maksimum Şarj Voltajı: 12.6V (4.2V x 3)
Sürekli Akım (Continuous Current): 20A
Tepe Akım (Peak Current): 40A – 60A (kısa süreli)
Aşırı Şarj Koruma Voltajı: ~4.25V ± 0.05V (hücre başına)
Aşırı Deşarj Koruma Voltajı: ~2.5V ± 0.1V (hücre başına)
Aşırı Akım Koruması: Var
Kısa Devre Koruması: Var
Şarj/Deşarj Portu: Ortak port (P+ / P-)
Çalışma Sıcaklığı: -20°C ~ +60°C
Dengeleme (Balancing) Özelliği:
Pasif dengeleme
Dengeleme voltajı: ~4.18V
Dengeleme akımı: 30–60 mA

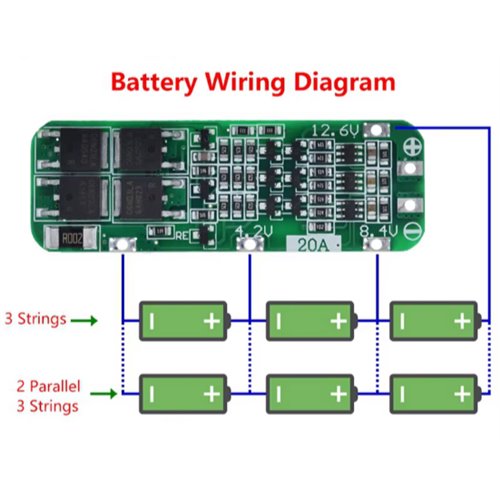

Bağlantılar:
B+ : Batarya pozitif uç
B- : Batarya negatif uç
B1, B2 : Ara hücre bağlantıları
P+ / P- : Yük ve şarj çıkışı
