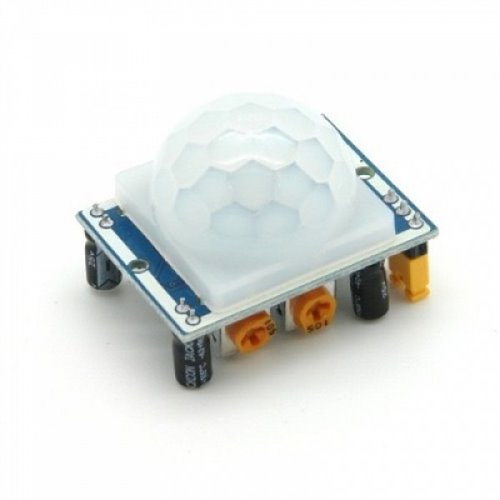

HC-SR501 Pir sensör modülü IR (infra red = kızılötesi) olarak hareket algılayan sensörlerdir. Kullanımı kolay ve maliyeti düşük olduğundan oldukça tercih edilen bir sensördür. IR özellikli olduğundan direkt olarak güneş ışıklarını görmemesi gereklidir. Aksi taktirde yalancı çıkış verebilir.
Genel olarak alarm, akıllı ışık sistemleri ve mağaza kapısı devrelerinde kullanılmakla beraber hareket algılandığı zaman çıkış vermesi istenen tüm devrelerde kullanılabilir.

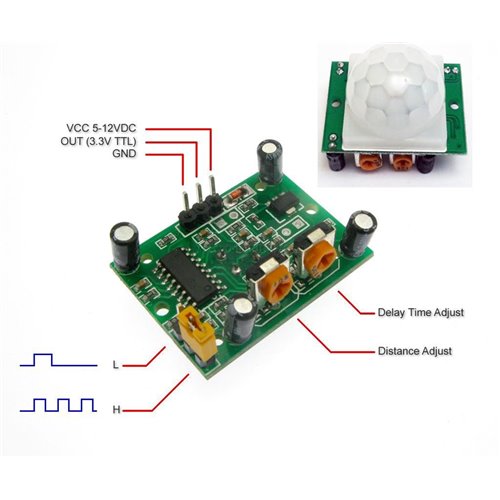

Modül üzerinde resimde görüldüğü gibi 2 adet trimpot bulunmaktadır. Bunlardan biri hassasiyet (mesafe) ayarı yaparken diğeri de hareketi gördüğünde ne kadar süre ile lojik çıkış vereceğini ayarlayabilirsiniz.
|
ÇALIŞMA VOLTAJI
|
5-12V DC
|
|
ALGILAMA MESAFESİ
|
3 - 5 METRE
|
|
ÇIKIŞ VOLTAJI
|
3,3V DC
|
|
ALGILAMA AÇISI
|
140 °
|
|
BEKLEME SÜRESİ
|
5 - 200 saniye
|
PDF dosyasına buradan ulaşabilirsiniz…
