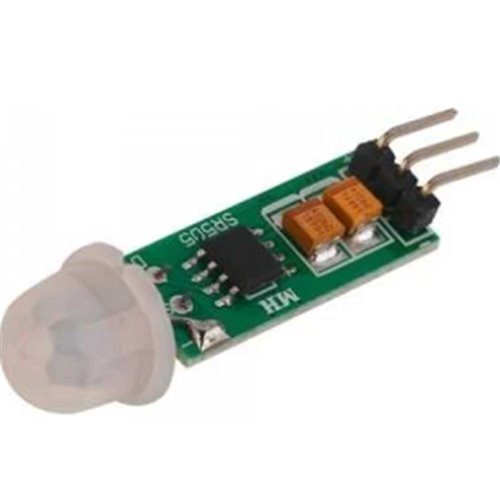

HC-SR505 Mini PIR Cisim Algılama Modülü (SC0072) Teknik Detayları
HC-SR505, pasif kızılötesi (PIR – Passive Infrared) sensör grubuna giren, insan ve sıcak cisim hareketini algılayan kompakt bir modüldür. Özellikle Arduino, ESP32 ve gömülü sistem projelerinde yaygın kullanılır.
Çalışma prensibi
İnsan veya hayvan kızılötesi (IR) radyasyon yayar, Sensör bu değişimi algılar. Hareket varsa, HIGH sinyal üretir. Hareket yoksa, LOW sinyal verir
Temel teknik özellikler
Model: HC-SR505 / SC0072
Sensör tipi: PIR (pasif kızılötesi)
Çalışma voltajı: 3V – 15V
Akım tüketimi: < 60 µA

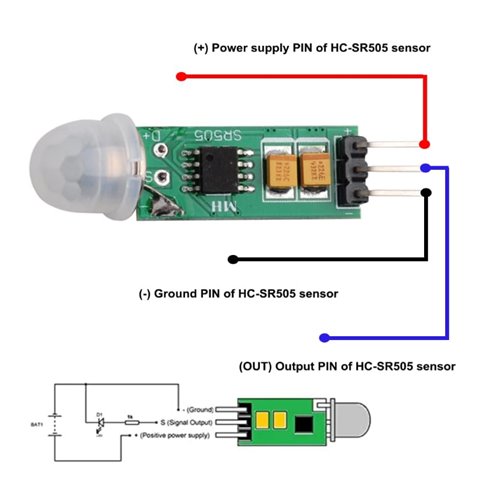

Çıkış tipi: Dijital (HIGH / LOW)
Çıkış seviyesi: HIGH: ~3.3V, LOW: 0V

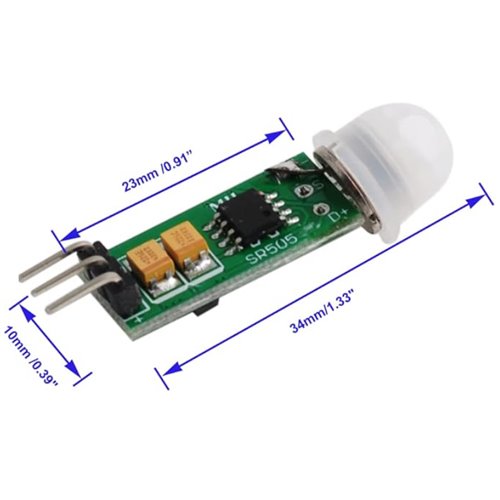

Lens çapı: ~10 mm
Çalışma sıcaklığı: -20°C ile +80°C
Algılama özellikleri
Algılama mesafesi: 3 – 5 metre
Algılama açısı: ~100° (koni şeklinde)
Algıladığı şey: İnsan, hayvan gibi ısı yayan ve hareket eden cisimler
Zamanlama ve çalışma davranışı
Gecikme süresi (delay): ~8 saniye ± %30 (varsayılan)
Tetikleme modu: Tekrarlanabilir tetikleme (repeatable trigger)
Hareket algılandığında çıkış HIGH olur, süre bitince LOW’a döner
