MQ-5 Gaz Sensör Modülü Teknik Özellikleri
MQ-5 gaz sensör modülü, LPG ve doğalgaz (metan) başta olmak üzere yanıcı gazları algılamak için kullanılan, yaygın ve düşük maliyetli bir sensör kartıdır. Ev tipi gaz kaçak tespiti ve güvenlik sistemlerinde sıkça tercih edilir.
Algılanabilir Gazlar: LPG, Metan (CH4), Hidrojen (H²), Doğalgaz, Propan, Bütan Sensör Tipi: Yarı iletken (SnO² tabanlı gaz sensörü) Çalışma Gerilimi: 5V DC Çıkış Türleri: Analog çıkış (A0) , Dijital çıkış (D0)
Analog Çıkış: 0V – 5V arası değişen voltaj (gaz yoğunluğuna bağlı) Dijital Çıkış: Ayarlanabilir eşik değerine göre HIGH / LOW (potansiyometre ile ayarlanır)
Algılama Aralığı: 200 ppm – 10.000 ppm (gaz türüne bağlı olarak değişir)
Isıtıcı (Heater) Özellikleri: Isıtıcı Gerilimi: 5V, Isıtıcı Direnci: ~31Ω, Isıtıcı Akımı: ~150 mA
Tepki Süresi (Response Time): < 10 saniye (ortama bağlı) İyileşme Süresi (Recovery Time): < 30 saniye
Ön Isıtma Süresi (Preheat): İlk kullanımda: 12 – 24 saat, Normal kullanımda: 1 – 5 dakika
Duyarlılık Ayarı: Üzerinde bulunan potansiyometre ile yapılabilir
Karşılaştırıcı (Comparator): LM393 entegresi (dijital çıkış için)

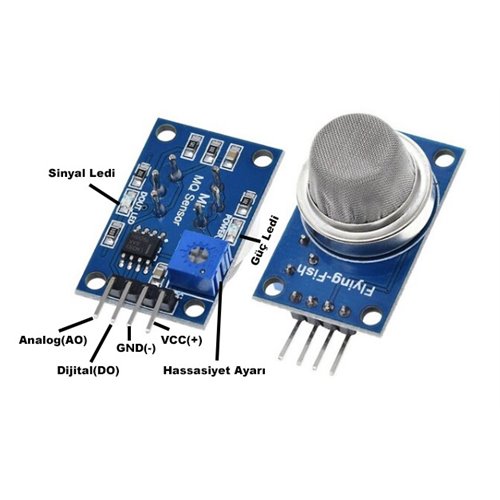

Gösterge LED’leri: Güç LED’i , Dijital çıkış durum LED’i
Çalışma Sıcaklığı: -20°C ~ +50°C Çalışma Nem Aralığı: %5 – %95 RH
Güç Tüketimi: ~750 mW (ısıtıcı dahil)

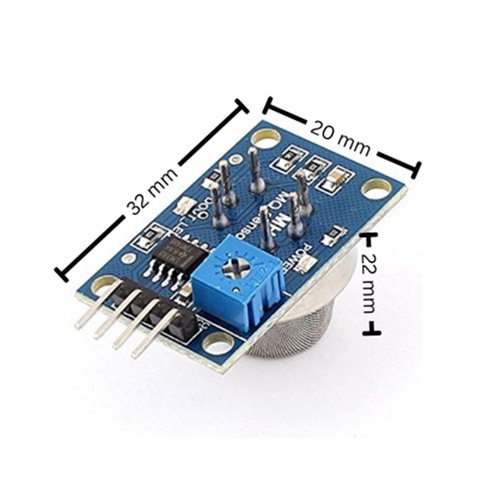

MQ-5 Gaz Sensör Modülü Teknik Boyutlar ve Bağlantılar:
