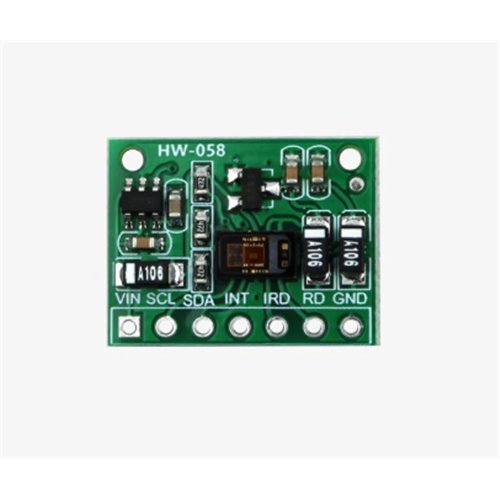

MAX30100 Nabız ve Oksijen Sensörü – Teknik Özellikleri
MAX30100, kalp atış hızı (HR) ve kandaki oksijen doygunluğunu (SpO2) ölçmek için kullanılan entegre bir biyomedikal sensördür. İçerisinde LED’ler, fotodedektör ve sinyal işleme devreleri barındırır.
Ölçüm Yöntemi: Fotopletismografi (PPG)
Entegre Bileşenler: Kırmızı LED, kızılötesi (IR) LED, fotodedektör
Çalışma Gerilimi: 1.8V (çekirdek), 3.3V (I/O)
LED Akımı: Programlanabilir (0 mA – 50 mA arası)
Haberleşme Protokolü: I2C (Two-Wire Interface)
I2C Adresi: 0x57
Veri Hızı: Standart ve hızlı mod destekli (100 kHz / 400 kHz)
Kalp Atış Hızı Ölçümü (HR)
Kandaki Oksijen Seviyesi (SpO2) ölçümü
Yüksek hassasiyetli optik ölçüm
Ortam ışığı iptal (ambient light cancellation) özelliği
16-bit ADC (Analog-Dijital Çevirici)
FIFO veri tamponu (veri kaybını önler)

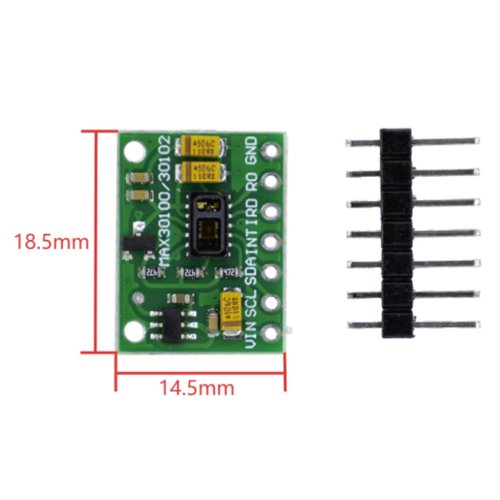

MAX30100 Arduino Bağlantı Şeması ve Boyutları
