4S 20A BMS (Battery Management System) Teknik Özellikleri
4S 20A BMS kartı, 4 hücreli (seri bağlı) lityum batarya paketleri (Li-ion / LiPo) için kullanılan bir koruma ve dengeleme devresidir. Orta seviyede akım gerektiren sistemlerde yaygın olarak kullanılır.
Hücre Sayısı (Seri): 4S (4 adet hücre seri bağlı)
Desteklenen Batarya Tipi: Li-ion / LiPo (3.7V nominal hücreler)
Nominal Voltaj: 14.8V
Maksimum Şarj Voltajı: 16.8V (4.2V x 4)
Sürekli Akım (Continuous Current): 20A
Tepe Akım (Peak Current): 40A – 60A (kısa süreli)
Aşırı Şarj Koruma Voltajı: ~4.25V ± 0.05V (hücre başına)
Aşırı Deşarj Koruma Voltajı: ~2.5V ± 0.1V (hücre başına)
Aşırı Akım Koruması: Var (genellikle 25–35A aralığında tetikleme)
Kısa Devre Koruması: Var (çok hızlı kesme süresi)
Şarj/Deşarj Portu: Genellikle ortak port (P+ / P-)
Çalışma Sıcaklığı: -20°C ~ +60°C
Dengeleme (Balancing) Özelliği:
Pasif dengeleme
Dengeleme voltajı: ~4.18V
Dengeleme akımı: 30–70 mA

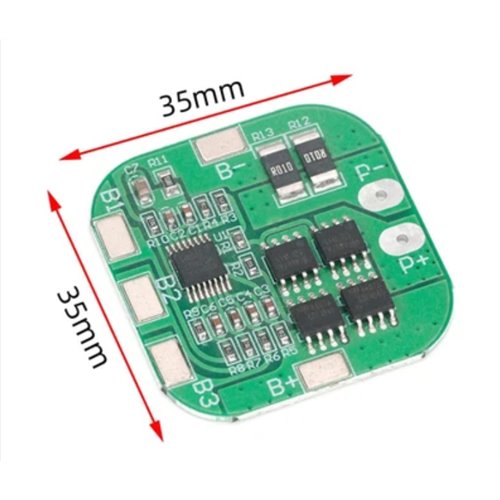

4S 20A BMS (Battery Management System) Teknik Boyutlar:

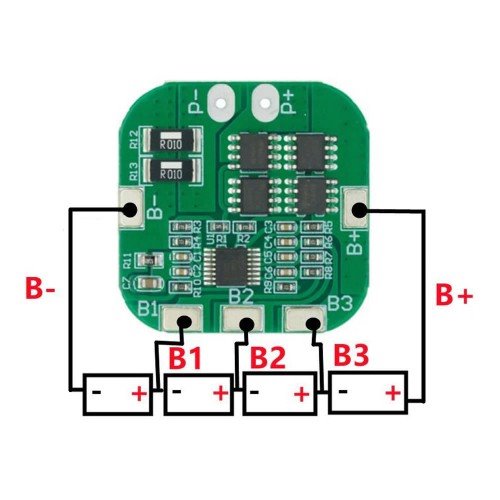

4S 20A BMS (Battery Management System) Bağlantı:
B+ : Batarya pozitif uç
B- : Batarya negatif uç
B1, B2, B3 : Ara hücre bağlantıları
P+ / P- : Yük ve şarj çıkışı
