5S 100A BMS (Battery Management System) Teknik Özellikleri
5S 100A BMS kartı, 5 hücreli (seri bağlı) lityum batarya paketleri (Li-ion / LiPo) için kullanılan çok yüksek akım kapasiteli bir koruma ve dengeleme devresidir. Ağır yük çeken ve profesyonel uygulamalarda güvenli güç yönetimi sağlar.
Hücre Sayısı (Seri): 5S (5 adet hücre seri bağlı)
Desteklenen Batarya Tipi: Li-ion / LiPo (3.7V nominal hücreler)
Nominal Voltaj: 18.5V
Maksimum Şarj Voltajı: 21.0V (4.2V x 5)
Sürekli Akım (Continuous Current): 100A
Tepe Akım (Peak Current): 150A – 200A (kısa süreli)
Aşırı Şarj Koruma Voltajı: ~4.25V ± 0.05V (hücre başına)
Aşırı Deşarj Koruma Voltajı: ~2.5V ± 0.1V (hücre başına)
Aşırı Akım Koruması: Var (genellikle 110–150A aralığında tetikleme)
Kısa Devre Koruması: Var (çok hızlı tepki ile çıkışı keser)
Şarj/Deşarj Portu: Genellikle ortak port (P+ / P-)
Çalışma Sıcaklığı: -20°C ~ +60°C
Dengeleme (Balancing) Özelliği:
Pasif dengeleme
Dengeleme voltajı: ~4.18V
Dengeleme akımı: 80–150 mA
Soğutma ve Tasarım:
Çok kalın bakır PCB yolları veya bakır bar (busbar) tasarımı
Çok düşük Rds(on) MOSFET’ler (paralel bağlı)
Harici soğutucu (heatsink) zorunlu olabilir

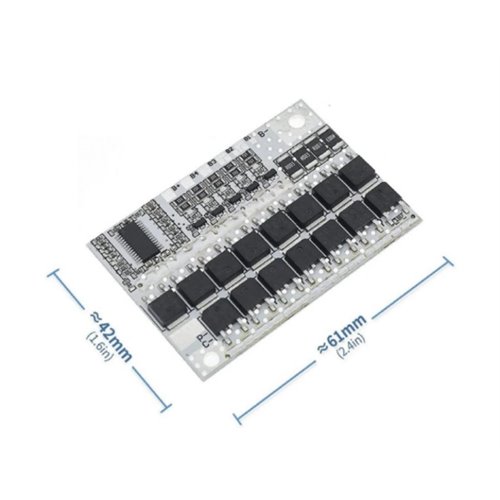

5S 100A BMS (Battery Management System) Teknik Boyutlar ve Bağlantılar:
