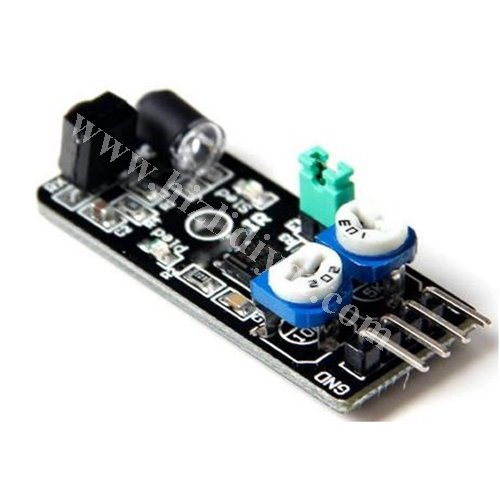

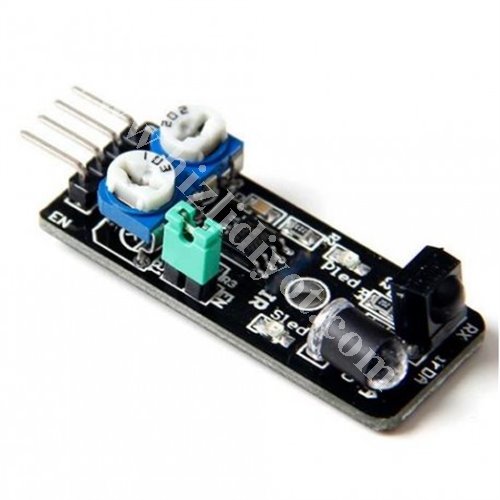

Bu cisim algılama sensörü 38khz frekansta çalışmakta olup üzerinde verici olarak IR led ve alıcı olarak TSOP 4038 bulunmaktadır.
Devrenin çalışma voltajı 5V DC’dir. Modülün cisim algılama mesafesi ise 2-30 cm aralığındadır. Bu mesafe aralığında herhangi bir cisim algıladığında LOJİK 0 vermektedir. Bu sayede ister ARDUINO , ister PIC yada başka bir mikroişlemci ile rahatlıkla kullanılabilmektedir.
Üzerindeki trimpotlar ile hassas frekans ve mesafe ayarı yapılabilmektedir.
Devre üzerindeki pin yerleşimleri ;
EN : Enable ucu . Bu uç GND ‘ye ya da beslemenin –(eksi) ucuna bağlandığında sensör aktif olur.
VCC : Sensörün + besleme ucu . Bu uca +5V DC verilmektedir. (her ne kadar sensör 3,3V ile çalışıyor olsa da tutarlılık açısından önerilmez)
OUT : Çıkış ucu. Cisim algıladığı zaman bu uçtan lojik 0 çıkar.
GND : Sensörün – (eksi) besleme ucu.
